Programmer für ALTERA-FPGAs — JTAG & Active Serial, mit einstellbarer Terminierung und integriertem Logic-Analyser
Programmierfrequenz einstellbar, Terminierung einstellbar, Logic-Analyser integriert: Ihre ALTERA-FPGAs lassen sich zuverlässig programmieren — vom kurzen Laborkabel bis zur langen Leitung im Prüffeld.
Der Dution-Blaster V verbindet Ihren PC über USB 2.0 Hi-Speed mit ALTERA-FPGAs, -CPLDs und Konfigurations-Flashes. Programmierfrequenz und Terminierung stellen Sie passend zu Ihrem Aufbau ein — so klappt das Programmieren auch dort, wo andere Adapter aussteigen.
Mit der Maus drehen, mit dem Mausrad zoomen, mit der rechten Maustaste verschieben.
Programmieren, mitlesen, anzeigen, anpassen — alles über ein USB-Kabel.
Programmiert ALTERA-FPGAs, -CPLDs und Konfigurations-Flashes — mit einstellbarer Programmierfrequenz, automatisch angepasst an die Spannung Ihres Ziels.
Liest alle Signale am Stecker mit, ohne das Ziel zu belasten. So sehen Sie sofort, was auf der Leitung passiert.

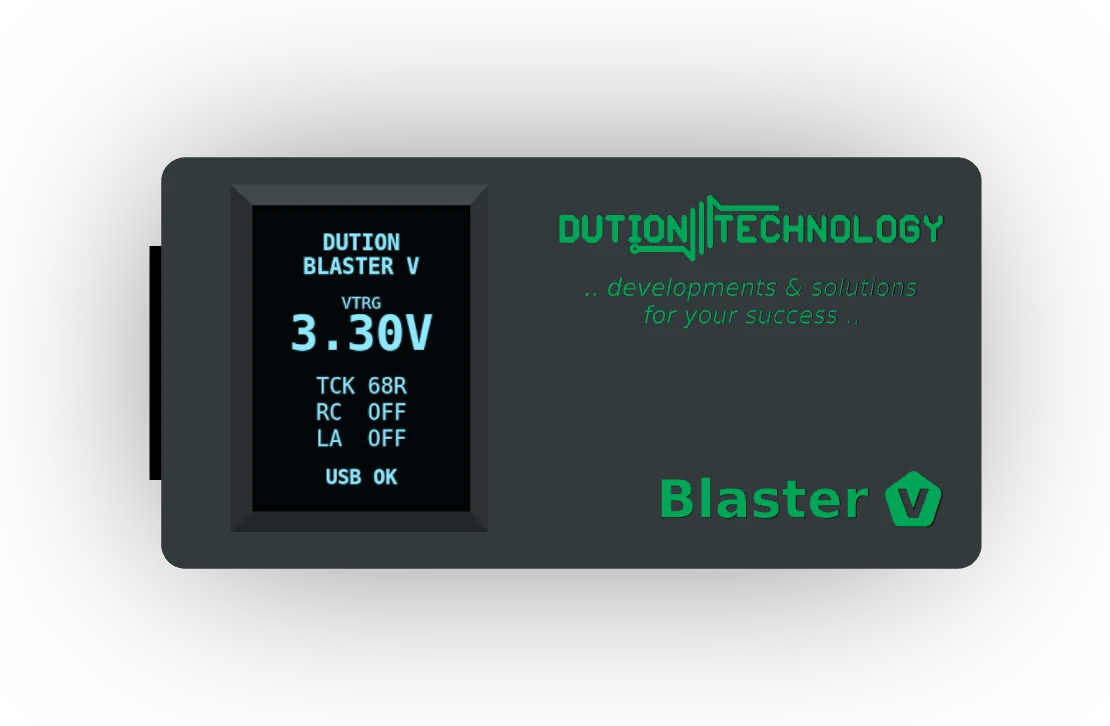

Ein aufsteckbares 0,96″-Display zeigt Zielspannung, Terminierung und Status — auf einen Blick, ohne Software.
Passt die Leitung per Software an Ihr Kabel an. Ohne Software startet der Adapter mit sicheren Voreinstellungen.
Lange Flachkabel und schnelle Flanken sind die häufigste Ursache für unzuverlässiges JTAG. Der Dution-Blaster V passt den Serienwiderstand von TCK an die Leitung an, statt einen festen Wert vorzugeben.
Vier Widerstände lassen sich einzeln und parallel zuschalten. Die Voreinstellung von 68 Ω passt zu typischen Flachkabeln. Zusammen mit der einstellbaren Programmierfrequenz programmieren Sie damit auch über lange Leitungen zuverlässig.
Wählen Sie Widerstände und Funktionen — der Rechner zeigt den resultierenden Serienwiderstand.
| USB | USB 2.0 Hi-Speed (480 Mbit/s), Versorgung aus USB |
|---|---|
| Protokolle | JTAG (IEEE 1149.1), Active Serial für Konfigurations-Flashes |
| Programmierfrequenz | einstellbar, bis 15 MHz |
| Zielspannung | 1,2–3,6 V, automatisch über VCC des Ziels (Stecker-Pin 4) |
| Schutz | Überstromschutz für USB-Versorgung und Zielspannung |
| TCK-Terminierung | 33 / 47 / 68 / 100 Ω, einzeln und parallel schaltbar, Voreinstellung 68 Ω |
| TDO-Terminierung | RC-Glied 100 Ω + 100 pF, schaltbar |
| Logic-Analyser | integriert, liest TCK, TDI, TDO, TMS, nCE, nCS und DATAOUT mit |
| Anzeige | OLED 0,96″, 128 × 64, steckbar |
| Status-LEDs | 6: 3,3 V, USB konfiguriert, USB-Suspend, Ziel versorgt, JTAG-Takt, Aktivität |
| Zielstecker | 10-polig, 2,54 mm, abgewinkelt, Altera-kompatible Belegung |
| Abmessungen | Gehäuse ca. 70 × 35 × 25 mm |

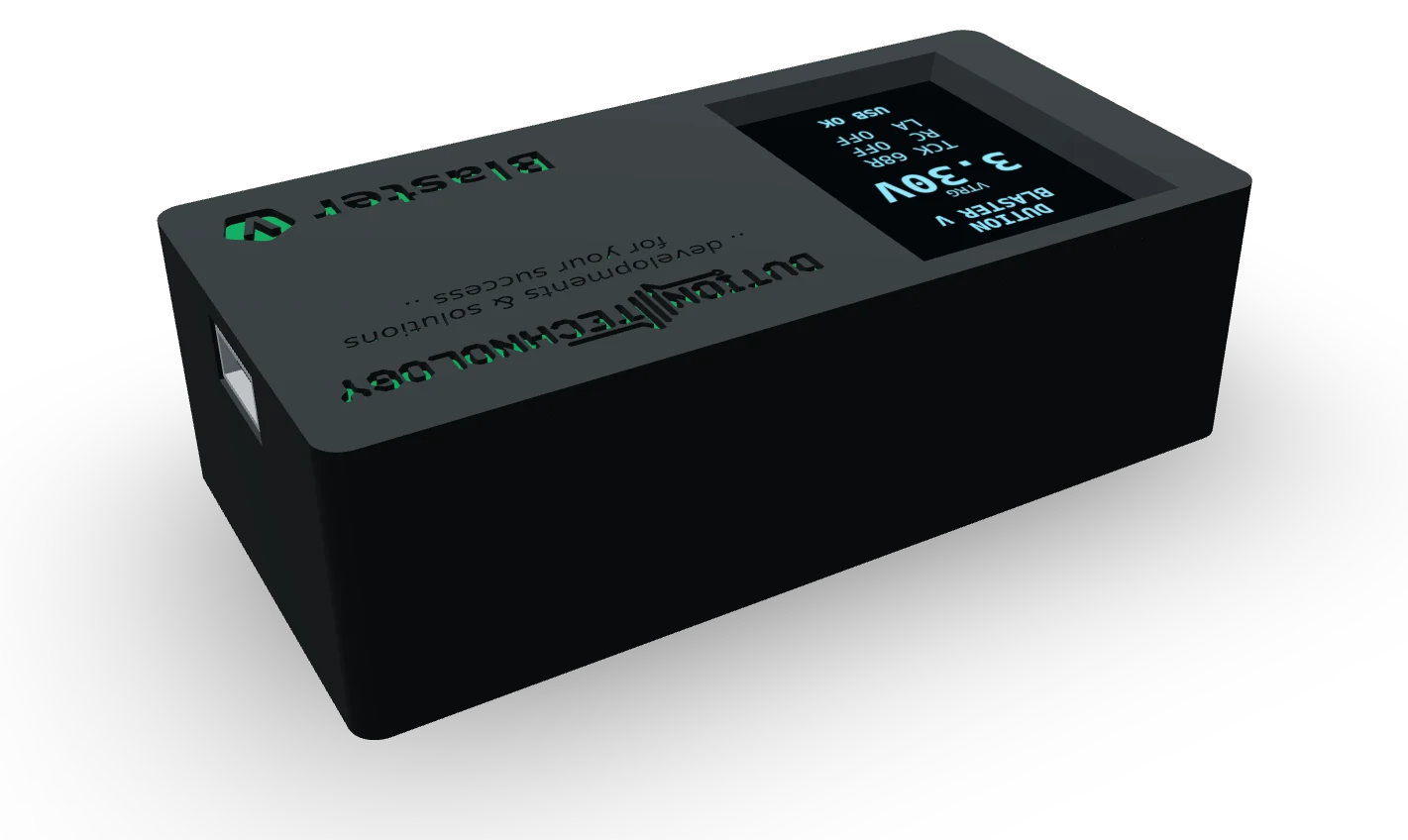

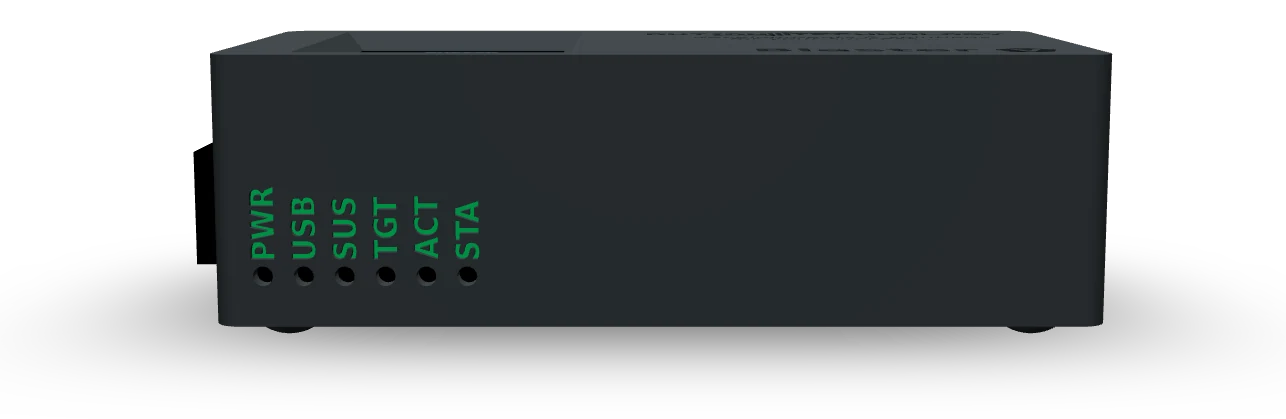

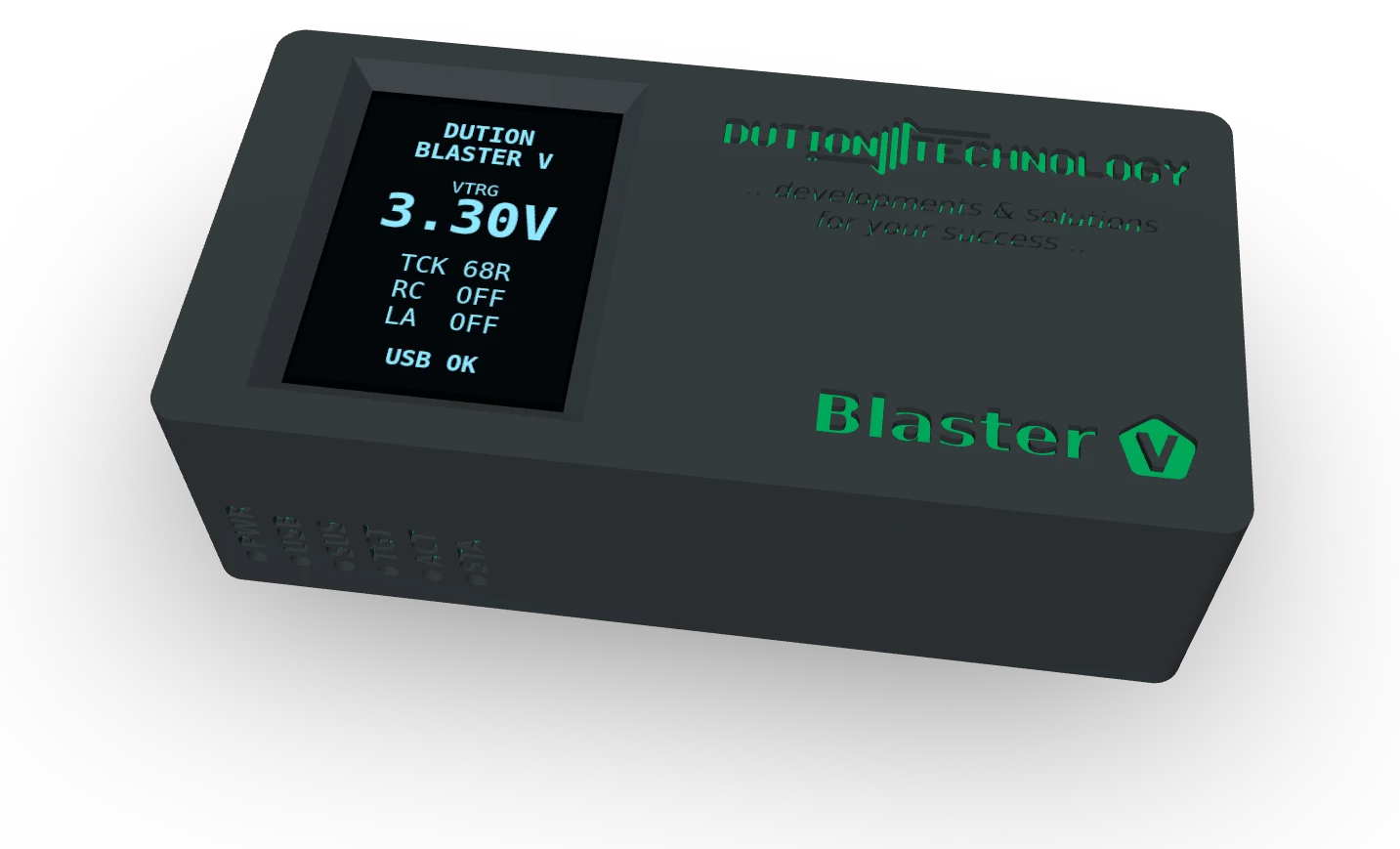

Ein handliches Gehäuse von rund 70 × 35 mm: oben die gut ablesbare Anzeige, vorne sechs Statusleuchten, seitlich der Altera-kompatible 10-polige Anschluss und gegenüber USB. Das Flachkabel geht frei nach außen ab.
Die Belegung entspricht dem verbreiteten Altera-10-polig-Standard für JTAG und Active Serial.
Alle ALTERA-FPGAs und -CPLDs, die über JTAG am verbreiteten Altera-10-polig-Stecker programmiert werden — zum Beispiel MAX 10, MAX II/V, Cyclone, Arria und Stratix. Über Active Serial programmiert er außerdem serielle Konfigurations-Flashes wie EPCS und EPCQ.
Die häufigsten Ursachen sind ein zu hoher TCK-Takt für die Kabellänge, Überschwinger auf TCK bei langen Flachkabeln, eine fehlende oder falsche Zielspannung an Pin 4 und eine schlechte Masseverbindung. Mit dem Dution-Blaster V senken Sie die Programmierfrequenz, passen die TCK-Terminierung an, sehen die Zielspannung direkt auf der Anzeige und lesen die JTAG-Signale mit dem eingebauten Logic-Analyser mit.
Je länger das Kabel und je mehr Bausteine in der JTAG-Chain, desto niedriger sollte der TCK-Takt sein. Der Dution-Blaster V lässt sich bis 15 MHz einstellen: schnell auf dem kurzen Laborkabel, langsam und sicher über lange Leitungen im Prüffeld. Quintus Programmer schlägt auf Tastendruck einen passenden Takt vor.
Das hängt von Takt, Kabel und Board ab. Mit reduziertem TCK-Takt und passender Terminierung haben wir eine JTAG-Chain aus zwei ALTERA-FPGAs über 2 m Kabel programmiert und geprüft — ohne eine einzige Abweichung.
Ein Serienwiderstand an TCK dämpft Reflexionen auf der Leitung. Ohne passende Dämpfung entstehen an langen Flachkabeln Überschwinger, die der Baustein als zusätzliche Taktflanke erkennt — die JTAG-Chain bricht ab. Beim Dution-Blaster V wählen Sie 33, 47, 68 oder 100 Ω, einzeln oder parallel, passend zu Ihrem Kabel.
1,2 bis 3,6 V. Der Adapter stellt sich automatisch auf die Spannung am Stecker-Pin 4 (VCC des Ziels) ein — für 1,2-, 1,5-, 1,8-, 2,5- und 3,3-V-I/O-Bänke.
Am besten mit unserem Quintus Programmer unter Windows 11 und Linux. Daneben lässt er sich mit gängigen Open-Source-Werkzeugen wie OpenOCD nutzen.
Über die Angebotsanfrage: Nennen Sie uns Stückzahl, Ziel-Board und Kabellänge — Sie erhalten ein Angebot per E-Mail. Wir liefern an Unternehmen, Selbständige und Einrichtungen.
Der Dution-Blaster V lässt sich auch mit gängigen Open-Source-Werkzeugen wie OpenOCD nutzen.
Ohne Software startet der Adapter mit TCK 68 Ω, ohne RC und mit abgeschaltetem Logic-Analyser.
Unsere Programmiersoftware für alle Altera-Familien: Programmierfrequenz wählen, programmieren, prüfen — mehr erfahren →
